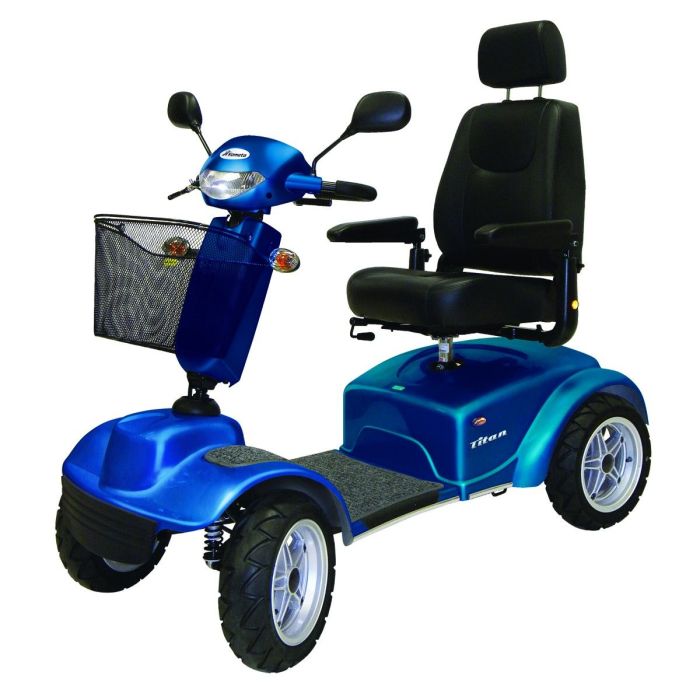

Scooter 4 ruote modello “Titan”

Il più potente della gamma. Sicuro sui terreni più sconnessi, grazie alle sospensioni attive indipendenti sulle singole ruote e alla barra di torsione. Il motore da 2200W abbinato ad una centralina da 160A permette di raggiungere una velocità massima di 17 km/h. Ruote da 14” con cerchi in lega, batterie da 80Ah cadauna con un’autonomia di 50 km, ideale per andare ovunque in tutta comodità. Titan sposa la tecnologia all’affidabilità per garantire una totale indipendenza.Sedile imbottito, regolabile in altezza, profondità e girevole a 360°. Rivestimento in similpelle ignifugo. Braccioli regolabili in larghezza, altezza e ribaltabili.Braccioli regolabili in larghezza, altezza e ribaltabili. Specchietti retrovisori di serie. Dispositivo di guida ergonomico, regolabile in inclinazione.Ruotine antiribaltamento. Paraurti anteriore e posteriore. Pulsante di autolimitazione della velocità a 6 km/h. Differenziale motore rinforzato per avere una maggiore stabilità e sicurezza di guida

Caratteristiche tecniche:



Titan

Codici prodotto	854523 Blu
Seduta	-
Gomme posteriori	Pneumatiche

Riferimenti

Cod.Class.ISO	12.21.27.009/12.24.03.163/12.24.06.163/12.24.06.160
RDM	-

Prestazioni

Velocità massima	17 Km/h
Raggio di sterzata	165
Massima pendenza sicurezza	-
Pendenza massima	26°
Gradino max	10 cm
Autonomia	56 Km

Specifiche tecniche

Specifiche batteria	2 da 12 V / 80 Ah ad acido assorbito – peso Kg. 25 cad.
Tipo caricabatteria	8 Ah
Elettronica controller	Comando Dynamic Rhino2 - 160 Ah
Motore	DC 24V, potenza 650 W (minima) 2200 W (massima) a quattro poli
Freno	Elettromagnetico

Prestazioni

Misure in cm
854523 Blu	52	45	64-71	40-48	46	124	152





Misure in cm
854523 Blu	71	135	108 senza batterie	14"	14"	-	227 Kg
